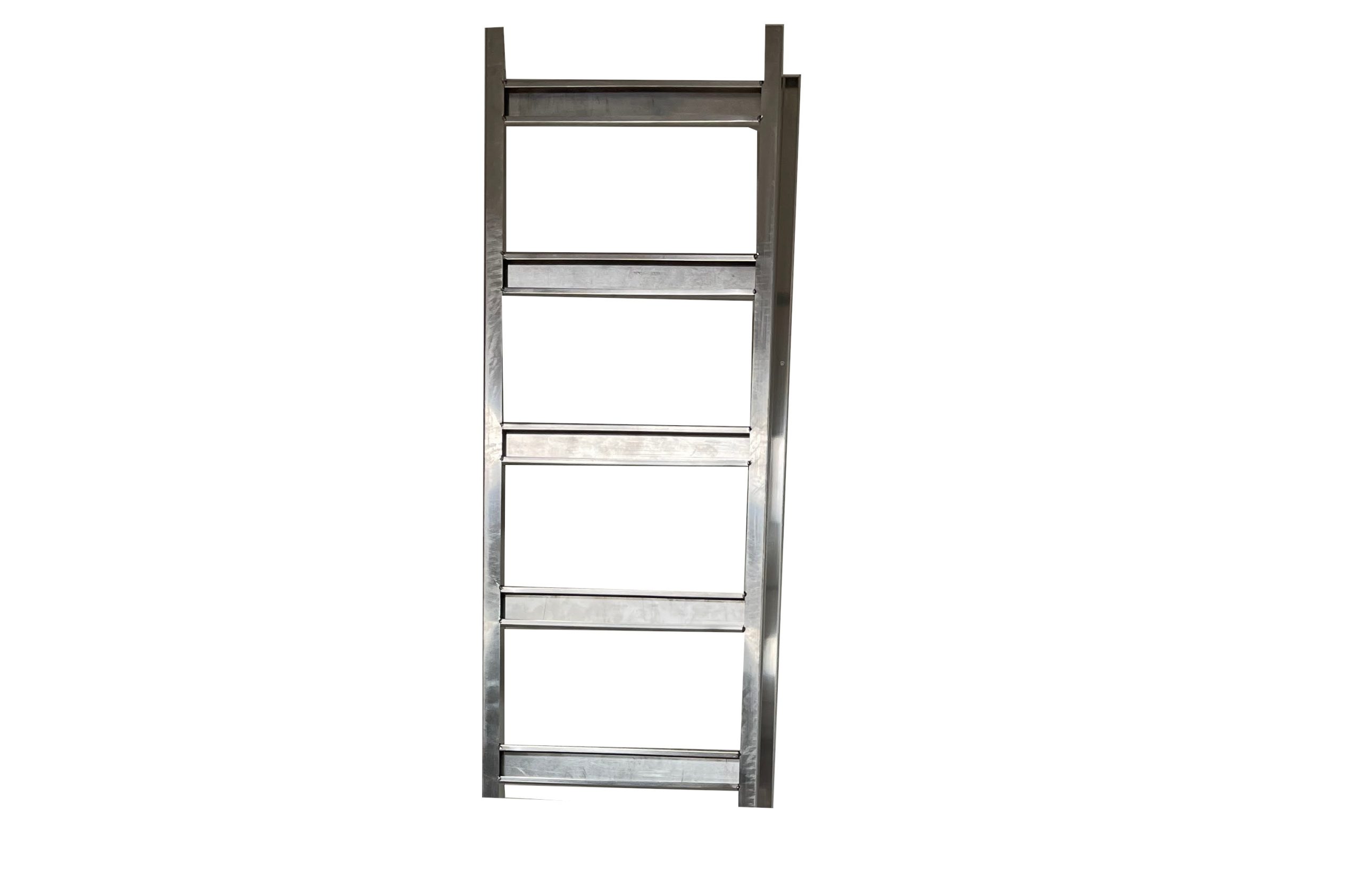

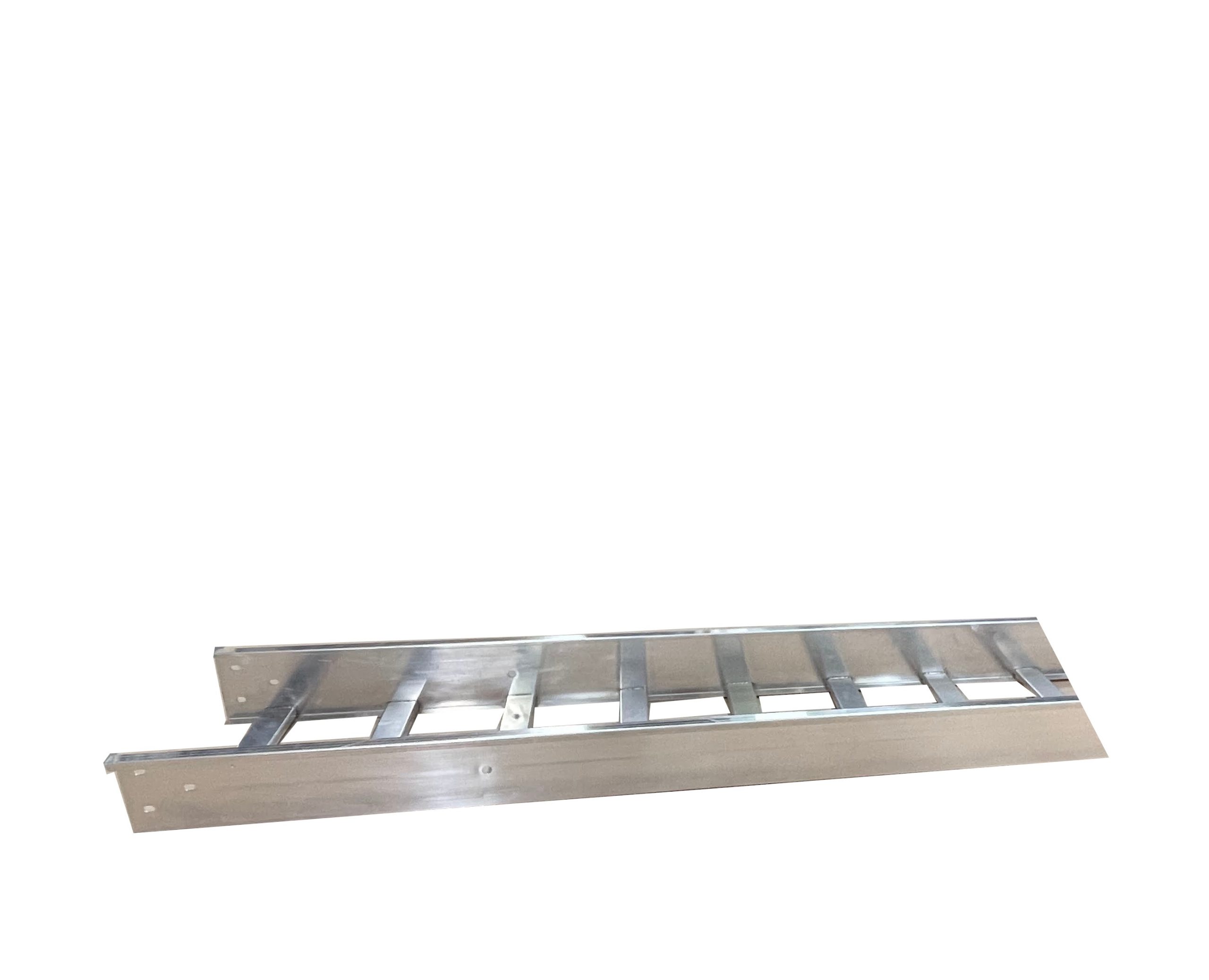

Bandejas Portacable Escalera y Fondo Solido (Especificaciones de Producto en Proceso de Actualización)

Bandejas Portacables

Se utilizan para soportar cables al interior o exterior de cualquier edificación. Son fabricadas con los mas altos estándares, ofreciendo excelentes acabados y durabilidad a lo largo del tiempo. El proceso de fabricación de este producto incluye un equipo humano calificado, maquinas de control numérico, y un tratamiento de lamina que utiliza Fosfato de Zinc y Garantiza mas de 1000 Horas de Camara Salina.

 Ventajas:

  •  Fabricación según las necesidades del cliente, en cuanto a medidas y materiales.
  • Travesaños con perforaciones para sujetar los cables con amarras.
  • Gran variedad de Colores.
  • Uso de calibres que exceden la norma.
Categoría:

Descripción del producto

bandeja_procables-01bandeja_procables-02



EJEMPLO DE DENOMINACIÓN PARA PEDIDOS

bandeja_procables-03

TABLA DE REFERENCIAS

bandeja_procables-04

Las referencias de las tablas están dadas para acabados en acero pintado; para pedidos en otra clase de acabado, cambie las letras correspondientes en la denominación, de acuerdo con el ejemplo mostrado.

CURVAS HORIZONTALES

Tanto las curvas a 90º como las de 45º están compuestas por 2 rieles cuyos perfiles son idénticos a los de los tramos rectos; las Curvas de 90º llevan 4 travesaños soldados a los rieles y las de 45º llevan sólo 3 travesaños. Igual que los Tramos rectos, las Curvas también se fabrican normalmente en lámina de acero con acabado final en pintura en polvo horneable color gris texturizado  (Ref. EP3201-7898331), previo tratamiento de fosfatado y bonderizado, y llevan punzonados los agujeros en los extremos de los rieles para acoplar con otros elementos.

EJEMPLO DE DENOMINACIÓN PARA PEDIDOS

bandeja_procables-05

TABLA DE REFERENCIAS CURVAS

bandeja_procables-06

HORIZONTALES A 45°HORIZONTALES A 90°

bandeja_procables-07

Las referencias de las tablas están dadas para acabados en acero pintado; para pedidos en otra clase de acabado, cambie las letras correspondientes en la denominación, de acuerdo con el ejemplo mostrado.

El radio mínimo de curvatura para Curvas a 45º es de 523 mm y para Curvas a 90º de 368 mm.

CURVAS VERTICALES INTERNAS Y EXTERNAS

Las Curvas Verticales, tanto Internas como Externas, se fabrican en 2 versiones: de 90º y de 45º. Las Curvas de 45º solamente se fabrican bajo pedido. Todas las Curvas verticales conservan las mismas características de fabricación que las horizontales: materiales, perfil de los rieles, cantidad de travesaños, pintura y tratamientos, lo mismo que los agujeros punzonados en los extremos y el suministro de los tornillos y las platinas para acople.

EJEMPLO DE DENOMINACIÓN PARA PEDIDOS

bandeja_procables-08

TABLA DE REFERENCIAS CRUCES

bandeja_procables-09

TABLA DE REFERENCIAS TEES

bandeja_procables-10

Las referencias de las tablas están dadas para acabados en acero pintado; para pedidos en otra clase de acabado, cambie las letras correspondientes en la denominación, de acuerdo con el ejemplo mostrado.

REDUCCIONES

Su denominación se debe a la dirección del extremo menos ancho. Todas las Reducciones se fabrican bajo pedido, en los materiales y dimensiones que el cliente o usuario lo solicite. Los perfiles de los rieles, Tratamiento de superficies y pintura, son iguales a los de las Curvas, Tees y demás. Llevan también los punzonados en los extremos y se suministran con los tornillos y las platinas para acople.

EJEMPLO DE DENOMINACIÓN PARA PEDIDOS

bandeja_procables-11

 Para solicitar información o realizar algún pedido, puede hacerlo a través de nuestra linea de atención al cliente o enviando un correo electrónico a la dirección:comercial@industriasrebra.com, ingenieria@industriasrebra.com
